Disgrifiad o gynhyrchion

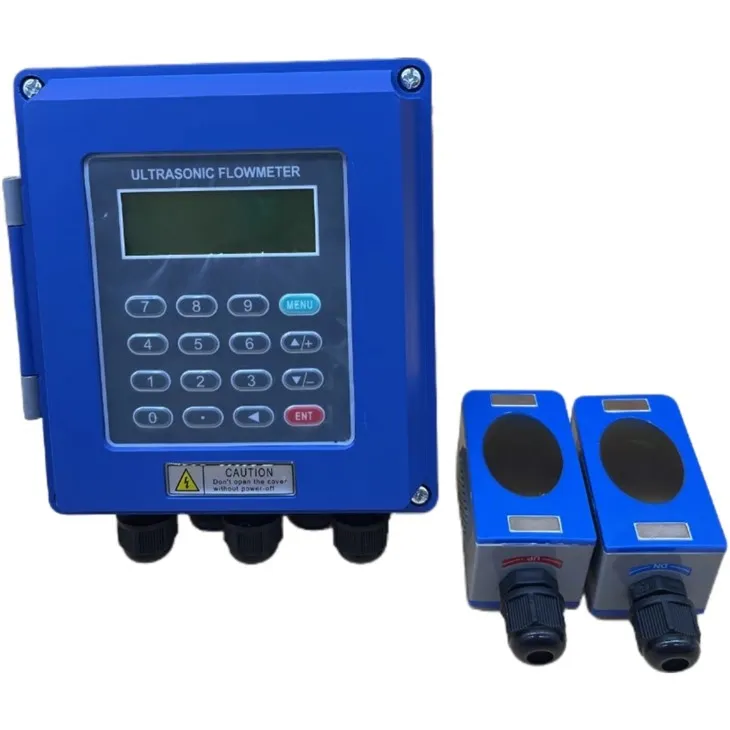

Defnyddir mesuryddion llif ultrasonic cludadwy/llaw (mesuryddion egni) i fesur cyfradd llif a gwres amrywiol hylifau sengl ac unffurf sy'n gallu cynnal tonnau ultrasonic .
Mae mesuryddion llif ultrasonic cludadwy/llaw yn mabwysiadu dulliau mesur nad ydynt yn gyswllt, gydag ystod mesur mawr, dim cydrannau mecanyddol symudol, ac nid yw pwysau system ac amgylcheddau llym yn effeithio arnynt {. fe'u cymhwyswyd yn llwyddiannus wrth fesur dŵr, dŵr pur, carthffosydd i fyny'r dŵr, hylifau cemegol, hylif}} i'r hylif} Synhwyrydd Safonol yw 110 º C . Os yw'n uwch na'r tymheredd hwn, cysylltwch â'r gwneuthurwr neu'r cyflenwr .
Defnyddir mesuryddion ynni ultrasonic cludadwy/llaw yn helaeth ar gyfer mesur y defnydd o ynni mewn diwydiannau fel rheweiddio, gwresogi, cyfnewidwyr gwres, oergelloedd, a boeleri .
Egwyddor Weithio
Pan fydd trawst ultrasonic yn lluosogi mewn hylif, bydd llif yr hylif yn achosi newid bach yn yr amser lluosogi, sy'n gymesur â chyflymder llif yr hylif . ar gyfradd llif sero, yr amser sy'n ofynnol i ddau synhwyrydd ei allyrru a derbyn y cyfradd sain yn union y gall y technoleg honno} yr un fath y mae zero yn ei chyfradd yn union y mae zero yn ei hystyried yn union (yr un peth yn ei heintio, yn gallu'r un peth. Mae amser trosglwyddo tonnau sain i'r cyfeiriad i fyny'r afon yn fwy na'r amser i'r cyfeiriad i lawr yr afon .
Paramedrau Technegol
|
Alwai rhagamcanu |
Flowmedr ultrasonic cludadwy (Mesurydd ynni) |
Llif Ultrasonic Llaw (Mesurydd Ynni) |
Llif Ultrasonic Llaw Pedwar Botwm |
|
|
cywirdeb mesur |
Cyfradd llif ± 1%, cyfradd gwres ± 2% |
±1% |
||
|
Ystod Calibre |
15mm ~ 6000mm |
|||
|
Deunydd piblinell |
Caniateir i ddur, dur gwrthstaen, haearn bwrw, pvc, copr, alwminiwm, a phob piblinellau trwchus eraill gael leinin . |
|||
|
Cyfrwng mesur |
Dŵr, dŵr y môr, dŵr gwastraff diwydiannol, hylifau sylfaen asid, alcohol, cwrw, olewau amrywiol, a hylifau sengl ac unffurf eraill sy'n gallu trosglwyddo tonnau ultrasonic |
|||
|
monitrest |
Symbol Testun Gorllewinol 2x10 neu 2x20 Arddangosfa LCD gyda Backlight, Maes y Golwg Maint: 85x19mm |
4x8 Tsieineaidd neu 4x16 Matrics Western Dot Matrics Arddangosfa LCD, Maes y Golwg Maint: 71x39mm |
Symbol Testun Gorllewinol 2x10 neu 2x20 Arddangosfa LCD gyda Backlight, Maes y Golwg Maint: 61x20mm |
|
|
Mathau o Iaith |
Tsieineaidd, Saesneg, Eidaleg, Ffrangeg, Portiwgaleg, Türkiye, Sbaeneg |
|||
|
Allwedd |
16+2 cyffwrdd bysellfwrdd |
4+2 cyffwrdd bysellfwrdd Cefnogi gweithrediadau allweddol llwybr byr |
||
|
rhyngwyneb cyfathrebu |
RS485 |
RS232 |
RS485 |
|
|
Protocol Cyfathrebu |
Gall Protocol Estyniad Fuji, Modbus, M-Bus, Protocol Mesurydd Dŵr Syml, sy'n gydnaws â phrotocolau gwneuthurwr eraill, mesurydd llif ultrasonic cludadwy (mesurydd ynni) fod yn ddewisol â phrotocol HART |
|||
|
Mewnbwn signal allbwn signal |
1 sianel o allbwn 4-20 mA Allbwn 1 Hydref 1 allbwn ras gyfnewid 3- ffordd 4-20 ma mewnbwn 2- Ffordd Mesur Tymheredd (Mesurydd Ynni) |
Allbwn 1 Hydref 2- Ffordd Mesur Tymheredd (Mesurydd Ynni) |
-- |
|
|
Cofnodi Data |
Argraffydd Thermol Cerdyn SD allanol gyda chynhwysedd o hyd at 2G (dewisol) |
Wedi'i adeiladu mewn cof 32Mbit Cerdyn SD wedi'i adeiladu gyda chynhwysedd o hyd at 2G (dewisol) |
Cerdyn SD allanol gyda chynhwysedd o hyd at 2g |
|
|
drydan ffynhonnell |
Addasydd |
Mewnbwn: AC90 ~ 260V Allbwn: DC15V Pwer: 20W |
Mewnbwn: AC90 ~ 260V Allbwn: DC6V Pwer: 6w |
|
|
batri y gellir ei ailwefru |
Math: Ni MH Meintiau: 8 adran 1.2V Capasiti: 2000 mah Amser Codi Tâl: 8 awr Oriau Gwaith: Dros 20 Awr Mae codi tâl gydag addasydd pŵer yn galluogi mesur di -dor |
Math: Ni MH Meintiau: 3 adran 1.2V Capasiti: 2000 mah Amser Codi Tâl: 8 awr Oriau Gwaith: Dros 12 Awr Mae codi tâl gydag addasydd pŵer yn galluogi mesur di -dor |
||
|
nodweddiadol |
Rheoli Codi Tâl Deallus, Arwydd Statws Codi Tâl, Gwrth-ormod a Gor-godi a gor-amddiffyn, canfod batri amser real, ac atgoffa o amser gweithio sy'n weddill |
|||
|
Deunydd cregyn |
45 # plât dur |
Abs gwrth -fflam |
||
|
Dimensiynau allanol |
225 × 180 × 67mm |
200 × 93 × 33mm |
183 × 92 × 35mm |
|
|
Pwysau cynnal |
2.5kg |
390g |
375g |
|
